自吸式ポンプ UHN

自吸渦巻ポンプ
UHN シリーズ
(PAT.)

厳しい条件下でも抜群の自吸性能

選定図 UHNS 型

型式の説明
XXXX-##@@-xP (**)

XXXX

:ポンプ型式

##

:吸込/吐出口径 cm

@@

:揚程区分

xP

:モーター極数 (2P、4P、6P 等)

(**)

:最大性能におけるモーター出力 (kW) (常温清水の場合)


表記以外の仕様については別途お問い合わせください。
表記出力は抽気ポンプ VP-S12 連動の出力を示します。

50Hz

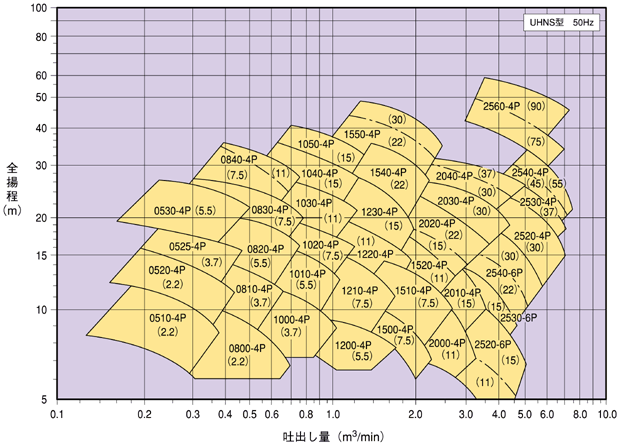

自吸渦巻ポンプ 選定図 UHNS型 50Hz

60Hz

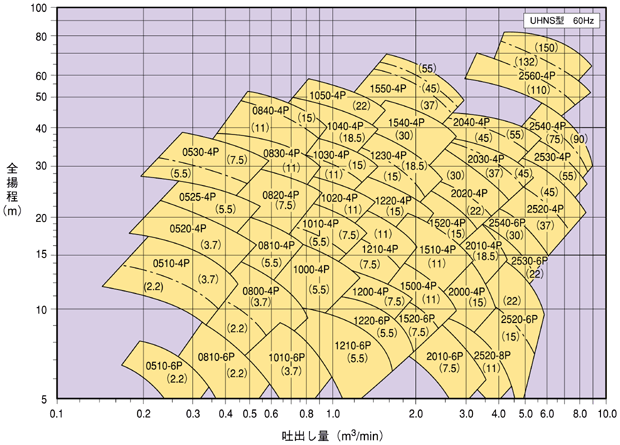

自吸渦巻ポンプ 選定図 UHNS型 60Hz

外形寸法図 UHNS 型

自吸渦巻ポンプ

単位 :mm

型式
モーター
ポンプ
J
H
n
台板
50Hz
60Hz
口径
A
B
D
E
F
Z/M
K
N
L
M
R
P'
P''
(kW)
極数
G
(kW)
極数
G

UHNS-0510

2.2

4

378

2.2

4

378

50

455

140

160

145

275

175

1035

39

19/M16

125

850

1100

310

350

19

100

0800

2.2

4

378

3.7

4

398

80

460

145

170

150

275

180

1065

39

19/M16

125

850

1100

310

350

19

100

0810

3.7

4

398

2.2

6

398

80

518

155

180

170

295

210

1095

45

19/M16

150

900

1200

310

350

19

100

1000

3.7

4

398

5.5

4

454

100

520

160

180

170

295

210

1095

51

19/M16

150

900

1200

310

350

19

100

1010

5.5

4

454

3.7

6

454

100

520

175

200

185

295

210

1115

51

19/M16

150

900

1200

310

350

19

100

1200

5.5

4

454

7.5

4

493

125

580

180

190

180

320

225

1160

51

19/M16

150

900

1200

310

350

19

100

1210

7.5

4

493

5.5

6

493

125

581

180

200

190

320

226

1170

51

19/M16

150

900

1200

310

350

19

100

1220

-

-

-

5.5

6

493

125

565

190

220

200

320

210

1190

51

19/M16

150

900

1200

310

350

19

100

1500

-

-

-

11

4

608

150

590

205

210

200

320

235

1190

51

19/M16

150

900

1200

410

450

19

100

1520

11

4

608

7.5

6

608

150

575

210

210

215

320

220

1190

51

19/M16

150

900

1200

410

450

19

100

*2000

7.5

4

493

11

4

608

200

635

217

270

250

390

85

1365

51

23/M20

200

1100

1400

400

450

25

125

*2010

11

4

608

7.5

6

608

200

628

217

270

250

390

85

1360

51

23/M20

200

1100

1400

400

450

25

125

*2520

22

4

661

11

8

661

250

750

270

300

275

445

195

1480

58

23/M20

250

1100

1600

400

450

25

125

*2520

-

-

-

15

6

705

250

750

270

300

275

445

195

1480

67

23/M20

250

1100

1600

400

450

25

125

*2540

15

6

661

-

-

-

250

879

250

380

300

500

170

1615

58

23/M20

250

1200

1700

550

600

25

125

*2560

-

-

-

110

4

1032

250

879

280

380

345

565

100

1680

139

23/M20

200

950

2300

590

650

25

180

(注)

(*)はケーシング支持型であることを示します。
