超自吸ポンプ

超自吸ポンプ
UPM、UPS 型(PAT.)

気泡混入液や高粘度液を吸上げ移送

抽気ポンプ内装形 UPM10-N 型  直結駆動式

選定図

型式の説明
UPXXX-##@@x・****・**

XXX

:抽気ポンプ型式 MXX : 抽気ポンプ内装 SXX : 抽気ポンプ外装

##

:吸込/吐出口径 cm

@@

:揚程区分

x

:主羽根の形状 S : セミオープン N : ノンクロッグ

****・**

:主羽根車回転数・モーター出力 (kW) (常温清水の場合)

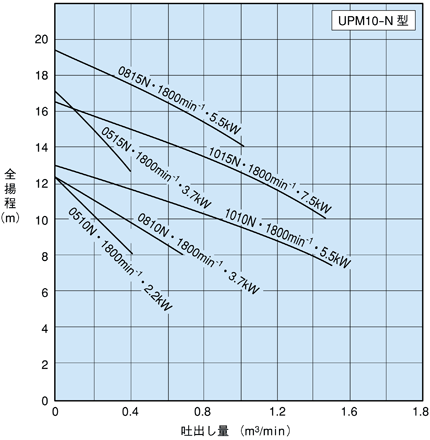

超自吸ポンプ 選定図 抽気ポンプ内装形 UPM10-N 型


上記選定図の所要動力は清水を基準にしたものです。高粘度・高比重の場合はご相談ください。

抽気ポンプ内装形で 1500min-1 以下でご使用の場合は吸上揚程 3m 以内としてください。



外形寸法図

超自吸ポンプ

単位:mm

型式
ポンプ
モーター
台板
質量
(kg)
口径
A
B
D
E
F
S
(kW)
極数
G
n
J
K
N
L
M
P'
Z

M10-0510N

50

430

100

150

140

195

345

2.2

4

348

3

176

140

450

730

300

18

15

135

M10-0515N

50

430

100

150

140

195

345

3.7

4

376

3

177

140

450

730

300

18

15

160

M10-0810N

80

440

165

180

160

250

430

3.7

4

376

3

60

170

540

880

350

25

19

190

M10-0815N

80

440

165

180

160

260

440

5.5

4

445

3

65

180

570

930

385

25

19

210

M10-1010N

100

451

178

180

160

260

440

5.5

4

445

3

77

180

570

930

385

25

19

215

M10-1015N

100

451

178

180

160

270

450

7.5

4

485

3

65

200

630

1030

430

27

19

225

フランジの規格は JIS 10K となっています。
