自吸多段渦巻ポンプ

自吸多段渦巻ポンプ
USM、UBM、MEF 型
(PAT.)

高度な自吸機構を備えた高揚程型

選定図 USM、UBM 型

型式の説明
XXXX-$-##@@

XXXX

:ポンプ型式

$

:段数

##

:吸込/吐出口径 cm

@@

:揚程区分

但し、下記選定図においては、口径ごとに $-(**) にて表示されています。

$

:段数

(**)

:最大性能におけるモーター出力 (kW) (常温清水の場合)


色の枠内は USM 型(4極モーター付)、

色の枠内は UBM 型(4極モーター付)を示します。

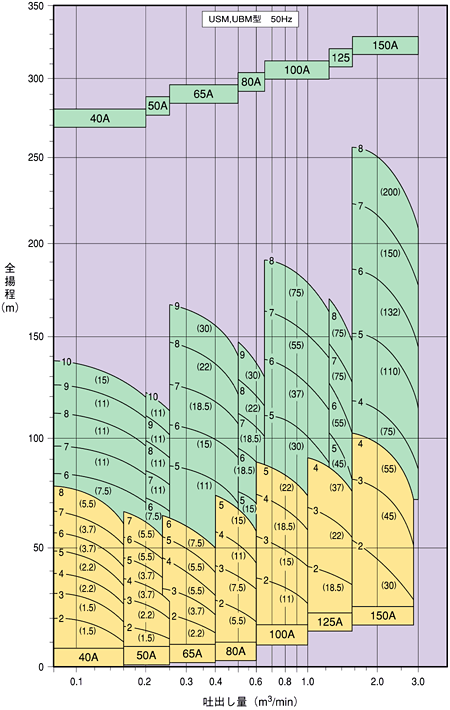

50Hz
自吸多段渦巻ポンプ 選定図 USM,UBM 型 50Hz

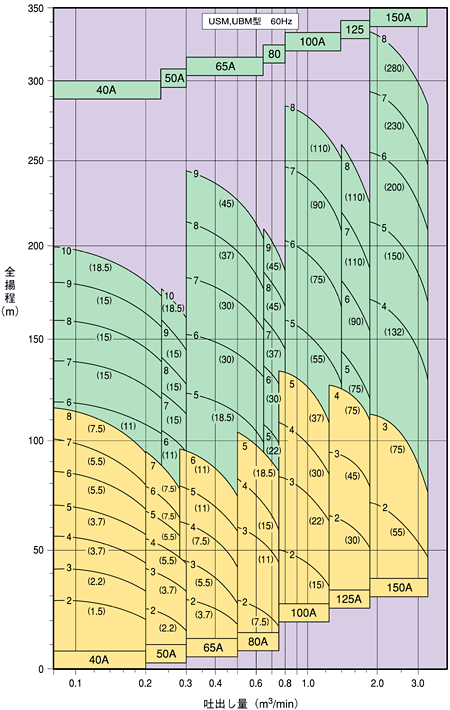

60Hz
自吸多段渦巻ポンプ 選定図 USM,UBM 型 60Hz

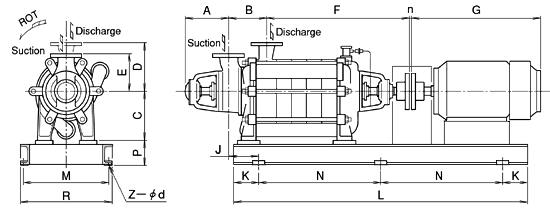

外形寸法図 USM 型

自吸多段渦巻ポンプ

単位 :mm

型式
口径
吸込/吐出
ポンプ
本体質量
(kg)
モーター
台板
A
B
F
C
D
E
n
枠番
(参考)
G
J
Z-d
K
N
L
M
R
P

USM-2-0413

40/40

141

150

276

175

215

145

3

63

90L

313.5

82

4-15

106

540

752

315

350

50

3-0413

40/40

141

150

326

175

215

145

3

77

100L

361.5

145

4-15

106

540

752

315

350

50

4-0413

40/40

141

150

376

175

215

145

3

83

112M

376

80

4-15

128

705

960

304

380

52

5-0413

40/40

141

150

426

175

215

145

3

104

112M

376

130

4-15

128

705

960

304

380

52

6-0413

40/40

150

150

497

175

215

145

3

120

132S

446.5

169

4-15

128

705

960

304

380

52

7-0413

40/40

150

150

547

175

215

145

3

135

132S

446.5

240

4-15

220

690

1130

525

575

100

8-0413

40/40

150

150

597

175

215

145

3

150

132M

484.5

240

4-15

220

690

1130

525

575

100

USM-2-0513

50/50

141

150

276

175

215

145

3

64

100L

361.5

95

4-15

106

540

752

315

350

50

3-0513

50/50

141

150

326

175

215

145

3

80

112M

376

45

4-19

128

705

960

340

380

52

4-0513

50/50

141

150

376

175

215

145

3

92

132S

446.5

80

4-19

128

705

960

340

380

52

5-0513

50/50

141

150

426

175

215

145

3

110

132S

446.5

159

4-19

128

705

960

340

380

52

6-0513

50/50

150

150

497

175

215

145

3

130

132M

484.5

230

4-19

200

630

1030

430

470

90

7-0513

50/50

150

150

574

175

215

145

3

150

132M

484.5

240

4-19

220

690

1170

525

575

100

USM-2-0611

65/65

138

188

294

205

250

160

3

100

112M

376

155

4-19

106

540

752

315

350

50

3-0611

65/65

138

188

349

205

250

160

3

114

132S

446.5

120

4-19

128

705

960

340

380

52

4-0611

65/65

138

188

404

205

250

160

3

130

132M

484.5

185

4-19

128

705

960

340

380

52

5-0611

65/65

138

188

459

205

250

160

3

145

160M

526

160

4-19

250

825

1325

450

490

80

6-0611

65/65

138

188

534

205

250

160

3

160

160M

526

232

4-19

270

840

1390

525

575

110

USM-2-0810

80/80

189

205

379

230

270

190

3

120

132M

484.5

25

4-19

250

825

1325

450

490

80

3-0810

80/80

189

205

444

230

270

190

3

145

160M

526

90

4-19

250

825

1325

450

490

80

4-0810

80/80

189

205

509

230

270

190

3

171

160M

526

200

4-19

250

825

1325

450

490

80

5-0810

80/80

189

205

574

230

270

190

3

200

160L

619

280

4-19

270

840

1380

525

575

110

USM-2-1010

100/100

189

240

377

270

280

220

3

175

160L

619

120

4-19

250

825

1325

450

490

80

3-1010

100/100

189

240

452

270

280

220

4

200

180M

646

244

4-19

300

855

1455

585

625

80

4-1010

100/100

189

240

527

270

280

220

4

230

180L

684

320

4-19

300

855

1455

585

625

80

5-1010

100/100

189

240

602

270

280

220

4

270

180L

684

320

4-19

300

855

1455

585

625

80

USM-2-1210

125/125

290

264

526

325

325

250

4

325

180L

684

340

4-23

300

930

1530

525

575

110

3-1210

125/125

290

264

616

325

325

250

4

360

200L

761.5

340

4-23

300

930

1530

525

575

110

4-1210

125/125

290

264

706

325

325

250

4

380

225S

908

205

6-23

150

750

1800

590

650

170

USM-2-1510

150/150

322

317

600

385

375

275

4

470

200M

807.5

320

4-19

250

1100

1600

450

500

150

3-1510

150/150

322

317

700

385

375

275

4

560

250S

908

300

4-23

250

1200

1700

450

500

145

4-1510

150/150

322

317

800

385

375

275

4

650

225S

812

200

6-23

150

750

1800

490

550

170

(注)

寸法は JIS 10K 規格の場合で記載してありますので、規格・仕様により寸法を変更することがあります。

モーターは最大出力の参考寸法を示しますので、外形寸法は変更となることがあります。詳細については外形寸法図をご要求ください。

据付配管要領:自吸力を有効に発揮するために、吸込配管に U ベンド配管を設けてください。詳細については、UHN 型のページをご参照ください。

封水管理について:メカニカルシールを装着した場合、吸上げ運転時には外部からの封水が必要になることがあります。押込み運転とする場合、圧力によってはグランドパッキン方式が採用できないことがあります。


外形寸法図 UBM 型

自吸多段渦巻ポンプ

単位 :mm

型式
口径
吸込/吐出
ポンプ
本体質量
(kg)
モーター
台板
A
B
F
C
D
E
n
枠番
(参考)
G
J
Z-d
K
N
L
M
R
P

UBM-6-0420

40/40

197

237

512

210

210

170

3

185

160M

526

165

4-19

150

900

1200

360

400

120

7-0420

40/40

197

292

512

210

210

170

3

205

160L

619

165

4-19

150

900

1300

360

400

120

8-0420

40/40

197

292

567

210

210

170

3

225

160L

619

215

4-23

200

1000

1400

400

450

150

9-0420

40/40

197

347

567

210

210

170

3

245

160L

619

215

4-23

200

1100

1500

400

450

150

10-0420

40/40

197

347

622

210

210

170

3

265

160L

619

215

4-23

200

1100

1500

400

450

150

UBM-6-0520

50/50

197

237

512

210

210

170

3

195

160M

526

165

4-19

150

900

1200

360

400

120

7-0520

50/50

197

292

512

210

210

170

3

215

160L

619

165

4-19

150

1000

1300

360

400

120

8-0520

50/50

197

292

567

210

210

170

3

235

160L

619

215

4-23

200

1000

1300

360

450

150

9-0520

50/50

197

347

567

210

210

170

3

255

160L

619

215

4-23

200

1100

1500

400

450

150

10-0520

50/50

197

347

622

210

210

170

3

280

160L

619

215

4-23

200

1100

1500

400

450

150

UBM-5-0620

65/65

197

348

529

270

270

200

3

270

160L

619

255

4-23

200

1000

1400

450

500

150

6-0620

65/65

197

348

599

270

270

200

4

300

180M

646

255

4-23

200

1100

1500

450

500

150

7-0620

65/65

197

418

599

270

270

200

4

315

180M

646

300

4-23

250

1100

1600

450

500

150

8-0620

65/65

197

418

669

270

270

200

4

370

180M

646

300

4-23

250

1200

1700

450

500

150

9-0620

65/65

197

488

669

270

270

200

4

400

180L

684

200

6-23

150

1250

1800

440

500

180

UBM-5-0820

80/80

197

348

529

270

270

220

4

285

180M

646

255

4-23

200

1000

1400

450

500

150

6-0820

80/80

197

348

599

270

270

220

4

320

180M

646

255

4-23

200

1100

1500

450

500

150

7-0820

80/80

197

418

599

270

270

220

4

350

180L

646

300

4-23

250

1100

1600

450

500

150

8-0820

80/80

197

418

669

270

270

220

4

385

180L

684

300

4-23

250

1200

1700

450

500

150

9-0820

80/80

197

488

669

270

270

220

4

420

200L

684

200

6-23

150

1250

1800

440

500

180

UBM-5-1020

100/100

291

406

700

325

325

250

4

530

225S

615

200

6-23

150

750

1800

490

550

170

6-1020

100/100

291

406

800

325

325

250

4

580

225S

812

255

6-23

200

750

1900

540

600

170

7-1020

100/100

291

496

800

325

325

250

4

630

225S

812

195

6-23

150

850

2000

540

600

180

8-1020

100/100

291

496

910

325

325

250

4

680

250S

908

195

6-23

150

900

2100

540

600

180

UBM-5-1220

125/125

291

406

700

325

325

250

4

540

225S

812

205

6-23

150

750

1800

490

550

170

6-1220

125/125

291

406

800

325

325

250

4

590

250S

908

255

6-23

200

750

1900

540

600

170

7-1220

125/125

291

496

800

325

325

250

4

640

250S

908

195

6-23

150

850

2000

540

600

180

8-1220

125/125

291

496

910

325

325

250

4

690

250S

908

195

6-23

150

900

2100

540

600

180

UBM-4-1520

150/150

322

375

780

385

375

275

4

750

250M

946

220

6-23

150

800

1900

540

600

180

5-1520

150/150

322

475

780

385

375

275

4

830

280S

1031

210

6-23

150

900

2100

540

700

180

6-1520

150/150

322

475

885

385

375

275

4

910

280M

1082

260

6-23

200

950

2300

640

700

210

7-1520

150/150

322

575

885

385

375

275

4

985

315

1170

310

6-23

250

1000

2500

740

800

210

8-1520

150/150

322

575

1057

385

375

275

4

1060

355

1600

300

6-25

250

1050

2600

740

800

230

(注)

寸法は JIS 10K 規格の場合で記載してありますので、規格・仕様により寸法を変更することがあります。

モーターは最大出力の参考寸法を示しますので、外形寸法は変更となることがあります。詳細については外形寸法図をご要求ください。

据付配管要領:自吸力を有効に発揮するために、吸込配管に U ベンド配管を設けてください。詳細については、UHN 型のページをご参照ください。

封水管理について:メカニカルシールを装着した場合、吸上げ運転時には外部からの封水が必要になることがあります。押込み運転とする場合、圧力によってはグランドパッキン方式が採用できないことがあります。


ページトップへ

ソリューション事例 ポンプ製品 バルブ製品 特殊金属材料 会社情報
脱泡・脱気 自吸渦巻ポンプ 無水撃チェッキ弁 特殊ステンレス 会社概要
水族館 脱泡・脱気ポンプ ウェハーチェッキ弁 耐海水ステンレス 事業所・アクセス
農業かんがい給水 脱泡ポンプ 直動式定流量弁 ステンレス鋳物部品 工場ツアー
下水処理場・浄水場 超自吸ポンプ 直動式フロート弁 無注水メカシール 会社略歴
農業配水 自吸多段渦巻ポンプ パイロット式制御弁 主なご納入先
製鉄所・製鋼所 カスケードポンプ  定圧弁・減圧弁 ダウンロード メディア掲載記事
タンカー荷役 プロセスポンプ  定流量弁
大型基礎工事 片吸込渦巻ポンプ  1液面2液面制御弁 IR情報
海水取水 多段渦巻ポンプ  安全弁・1次圧制御弁
スラリーの自吸 両吸込渦巻ポンプ  落水防止弁 採用情報
除雪・消雪 大型斜流ポンプ  差圧制御弁
海底トンネル  緊急遮断弁 お問い合わせ
クイックナビ Web展示会

(C) 2001 株式会社横田製作所 Tel. 082-241-8674
サイトご利用条件
