直動式定流量弁

直動式定流量弁
「ユニフロー弁」UF シリーズ
(PAT.)

流量設定が自由で優れた定流量性

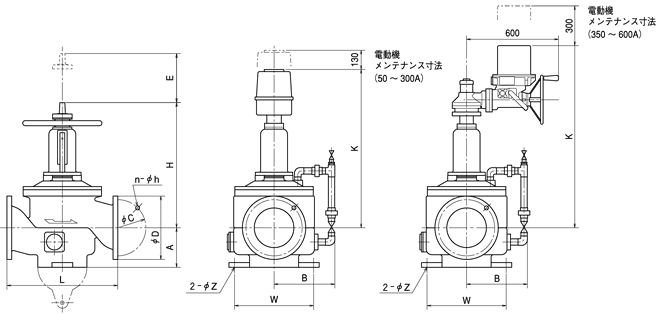

選定・外形寸法図

UFS 型(インライン型)

仕様・性能

入口圧力(1次圧力)

1MPa 以下(フランジ規格 JIS 10K の場合)

適用流体

液温 0℃−70℃ の各種流体(特殊液の場合はお問い合わせください。)

フランジ規格 JIS 10K、JIS B2062 水道
作動差圧範囲 標準:50〜500kPa、低差圧:20〜200kPa

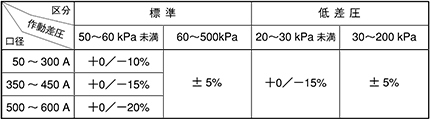

流量精度
直動式定流量弁


直動式定流量弁


口径 150mm 以上については点検窓を設けています。


単位:mm

口径
型式
最大流量
外形寸法
取付
フランジ
水道・JIS B2062
本体
質量
(kg)
弁上部の
メンテナンス
寸法
E
適用電動機
型式
標準
低差圧
(m3/min)
(l/sec)
(m3/min)
(l/sec)
L
A
B
H
K
W
Z
D
C
n-h

50

UFS-50R

0.27

4.5

0.14

2.4

280

95

185

494

575

-
-

155

120

4-19

23

200

PSN1

80

80R

0.68

11

0.37

6

280

95

185

494

575

-
-

211

168

4-19

25

200

100

100R

1.20

20

0.66

11

350

127

195

532

615

-
-

238

195

4-19

80

200

150

150R

2.70

45

1.49

25

450

153

245

582

660

-
-

290

247

6-19

120

300

200

200R

4.80

80

2.64

44

600

220

320

685

763

320

23

342

299

8-19

230

300

PSN3

250

250R

7.50

125

4.13

68

700

250

385

790

885

500

23

410

360

8-23

380

400

300

300R

10.80

180

5.94

100

800

295

415

825

920

440

23

464

414

10-23

500

400

350

350R

12.00

200

8.40

140

900

305

440

880 1230

480

23

530

472

10-25

590

900

L120/BA

400

400R

15.90

265

10.80

180

1000

320

485

900

1240

660

25

582

524

12-25

800

900

450

450R

19.80

330

13.80

230

1100

450

655

1168

1500

600

27

652

585

12-27

1200

1000

500

500R

23.40

390

17.40

290

1200

450

655

1168

1500

600

27

706

639

12-27

1300

1000

600

600R

35.00

580

25.20

420

1400

500

715

1285

1600

700

27

810

743

16-27

2000

1000

(注)

連続使用最小流量は弁最大流量の 10% 以上としてください。

低差圧用の場合の型式には末尾に "L" が付きます(例 UFS-200RL)。

E 寸法は弁上部に開口部がないコンクリート天井の場合の最小寸法とし、口径 350mm 以上は吊り具を考慮した寸法としています。

上記以外の仕様についても製作致しますのでご照会ください。


設置例

1.ユニット化保護工例


直動式定流量弁 ユニット化保護工例

単位:mm

口径
A
B
C
D
E
F
T
H
L

50

400

800

600

1500

150

195

125

2145

2250

80

400

800

600

1500

150

195

125

2145

2250

100

400

800

600

1500

150

195

125

2145

2250

150

400

800

600

1500

150

195

125

2145

2250

200

400

1100

900

1800

250

295

160

2945

2650

250

400

1100

900

1800

250

295

160

2945

2650

300

450

1050

900

2200

280

295

190

2975

3100

350

500

1000

900

2200

280

295

190

2975

3100

保護工に既成品の組立てマンホールを使用することにより現場工期が短縮できます。(C 寸法は変更可能です)
上記寸法は全国ユニホール工業会規格によります。

2.現場打ち保護工例

直動式定流量弁 現場打ち保護工例

単位:mm

口径
A
B
H
L

50

400

1500

1400

1200

80

400

1500

1400

1300

100

400

1500

1400

1400

150

400

1500

1400

1550

200

400

1500

1400

1800

250

400

1600

1500

2000

300

450

1600

1700

2200

350

500

1600

1800

2400

400

550

1900

2000

2500

450

750

1900

2500

2800

500

750

1900

2500

3000

600

800

2000

2700

3200


直動式定流量弁 現場打ち保護工例



ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
